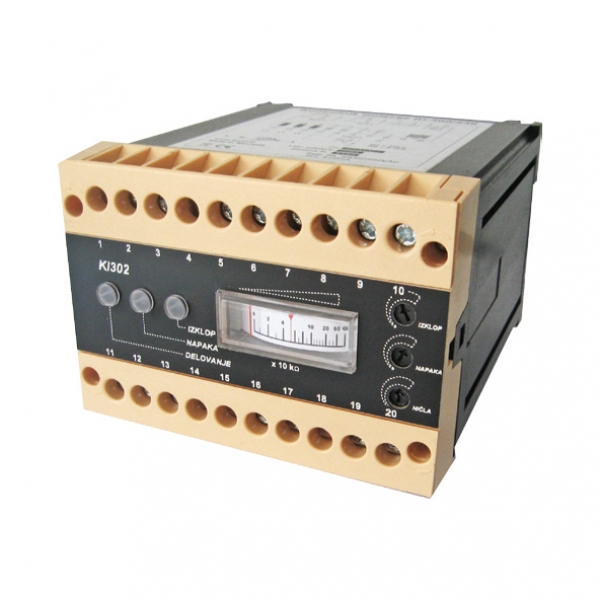

Kontrolnik izolacije KI-302 je namenjen kontroli neozemljenih trifaznik (IT) sistemov proti zemlji (PE). Naprava omogoča detekcijo stanja poslabšane izolacije (NAPAKA) in stanja nezadostne izolacije (IZKLOP), katerih mejne vrednosti je mogoče ustrezno nastaviti. Trenutna vrednost upornosti IT sistema prikazuje analogni inštrument, stanje delovanja, napake ter izklopa pa označujejo LED indikatorji. Naprava ima vgrajen standardni tokovni izhod 4-20 mA, katerega vrednost je proporcionalna trenutni vrednosti upornosti izolacije. Kontrolnik izolacije ima vgrajena dva releja, katera se prožita ob stanju napake oz. izklopa. Po odpravi napake v mreži IT sistema, se naprava samodejno resetira in vzpostavi stanje normalnega delovanja
Glavne prednosti
Napajanje naprave direktno iz IT sistema
Kompaktna zasnova (majhne dimenzije)
Enostavna uporaba
Direktna pritrditev na standardno nosilno letev NS35
Analogni prikaz trenutne vrednosti upornosti izolacije
LED indikatorji stanj
Izhodni tokovni signal 4-20 mA
Vgrajena kontrola testiranja nastavljenih mej napake in izklopa
Izvedba naprave
KI-302/42
KI-302/230
KI-302/380
KI-302/500
Napajanje
42 V(AC)
230 V(AC)
380 V(AC)
500 V(AC)
Temperaturno območje delovanja
-20°C do +40°C
Mehanska zaščita
Ohišje IP40 / sponke IP20
Dimenzije (š/v/g)
100,0 x 73,0 x 120,0 mm
Teža
0,82 kg
Max. presek priključnega vodnika
Trdožilni vodnik 2 x 2,5 mm2 oz. fino žični vodnik s pušo 2 x 1,5 mm2
