Tehnični podatki
| Napajalna napetost: |
230 V/50 Hz |
| Delovna napetost: |
24 VDC |
| Število analognih merilnikov: |
po izbiri |
| Digitalni relejski izhodi: št. po izbiri: |
5 A |
| GSM modul: |
po izbiri |
| RS485 modul: |
po izbiri |
| Rezervno napajanje (interno): |
glede na aplikacijo |
| Alarmna centrala omogoča stalno kontrolo kapacitete akumulatorjev. |
| V primeru prekomerne izpraznitve akumulatorjev se izvrši avtomatski izklop alarmne centrale MX7. |
| Kapaciteta rezervnega napajanja nam omogoča 24-urno brezprekinitveno napajanje. |
| Temperaturno območje delovanja: |
od -10 °C do 40 °C |
Parametriranje
Alarmna centrala je opremljena z zaslonom (hmi panel) na dotik. Preko panela lahko spremljamo stanje merilnikov, pooblaščena oseba pa lahko spreminja nastavitve merilnikov.
Vsi dogodki uporabnikov se zabeleženi v sistem, pomembni deli pa so zavarovani z geslom, s čimer preprečimo nezaželen poseg v delovanje naprave.
Zaslonu je priloženo pisalo za zaslone na dotik, s čimer preprečimo poškodbe zaslona zaradi pritiska z ostrimi predmeti.

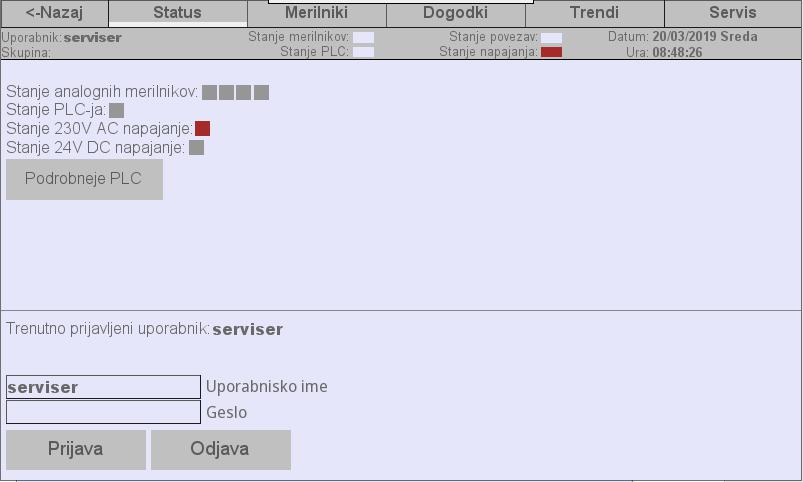

HMI panel omogoča pregled trenutnega stanja alarme centrale z merilniki. Omogoča shranjevanje dogodkov in podatkov meritev v interni pomnilnik ali na USB oz. zunanji disk.
S PLC-jem je povezan preko ethernet povezave. Do panela je omogočen VNC dostop.
Sestava alarmnih central MX7
MX7-aA-bD-G-cC
aA - Število analogni modulov z 12 analognimi vhodi
bD - Število digitalnih modulov z 12 digitalnimi vhodi in izhodi
G - GMS modul prisoten
cC - število Komunikacijskih modulov RS485
Ethernet priključek je vključen v vse tipe central.
Naslednji opis velja za alarmno centralo z oznako
MX7-1A-1D-G.
Alarmna centrala vsebuje 1 analogni modul - 12 analognih merilnikov (lahko so tudi digitalni), 1 digitalni modul - 12 digitalnimi relejskimi izhodi in GSM modul.
Moduli
En modul omogoča priklop 12 analognih 4-20 mA merilnikov, Glede na potrebo se izbere število modulov. Na analogni modul se priklopijo tudi digitalni merilniki z ustreznim končnim členom, katerim spremljamo aktivno, neaktivno in napako (prekinjena povezava).
- Digitalni vhodno/izhodni modul
Alarmna centrala ima 10 prenastavljenih digitalnih relejskih izhodov. Proženje prenastavljenih izhodov uporabnik ne more spreminjati, ti izhodi prožijo bliskavice, hupe, prenos na zunanje enote in dodatna signalizacija. Ti izhodi se morajo vedno prožiti v primeru alarma oz. napake. Digitalni vhodno/izhodni modul ima 12 programabilnih digitalnih relejskih izhodov in 12 digitalnih vhodov. Proženje programabilni izhodov (vhodov) pa lahko uporabnik poljubno nastavlja za vsak merilnik posebej. Število modulov uporabnik izbere glede na potrebo.
GSM modul omogoča pošiljanje SMS-sporočil v primeru alarmov ali napak. Omogoča prejemanje SMS-sporočil, lahko vplivamo na delovanje alarmna centrale (npr. kvintiranje preko SMS-sporočil). Preko GPRS omrežja lahko daljinsko dostopamo do alarmne centrale.
- RS485-modbus RTU protokol
Modul RS485-modbus omogoča priklop merilnikov in dajalnikov v zanko. Tip protokola v merilniku mora ustrezati protokolu na modulu RS485-modbus RTU. Modul omogoča do 32 povezav naprav v zanko.
Mrežni sistem omogoča povezljivost naprav po spodnji shemi.
- Nadzorni sistem za upravljanje z alarmi
Grafični nadzorni program v centru vodenja omogoča vizualizacijo, upravljanje z alarmi, arhiviranje …
