СИСТЕМА МОНИТОРИНГА КАЧЕСТВА ВОЗДУХА MX Galaxy Q-Air

ПРОБЛЕМА ПЛОХОГО КАЧЕСТВА ВОЗДУХА

• Качество воздуха внутри помещений относится к качеству воздуха в зданиях, которое представлено концентрацией загрязняющих веществ и температурными (температурой и относительной влажностью) условиями.
• Плохое качество воздуха вызывает возможность аллергии, респираторных заболеваний и других состояний здоровья (особенно уязвимых детей и пожилых людей).
• Исследование Словенского института здоровья "Здоровый воздух, здоровые дети"

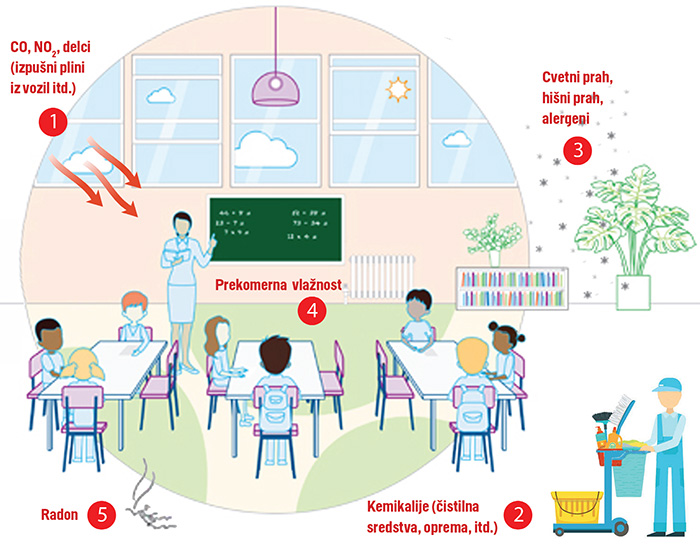

ИСТОЧНИКИ ЗАГРЯЗНЕНИЯ

Наиболее распространенные загрязнители воздуха в помещении:

• табачный дым;
• частицы разных размеров (PM10, PM2,5);
• окись и двуокись углерода;
• летучие органические соединения;
• биологические аллергены;
• радон.

Антропогенный источник загрязнения воздуха-основная проблема.

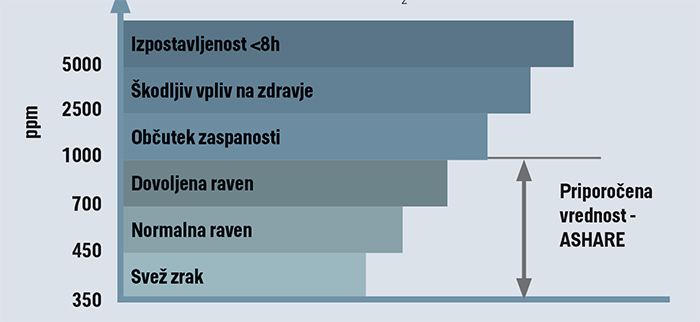

Увеличение концентрации CO₂ является результатом выдыхаемого воздуха людьми, находящимися в помещении. Различия между вдыхаемым и выдыхаемым воздухом:

• Когда мы вдыхаем, наше тело поглощает 21% кислорода, 0,04% (400 частей на миллион) углекислого газа и 78% азота.
• Выдыхаемый воздух содержит примерно 16% кислорода, 4,5% (45000 частей на миллион) углекислого газа и 78% азота.

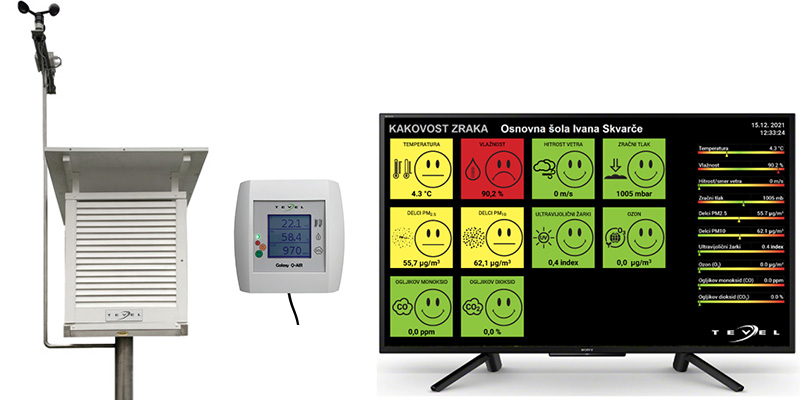

Система мониторинга качества воздуха MX Galaxy Q-Air

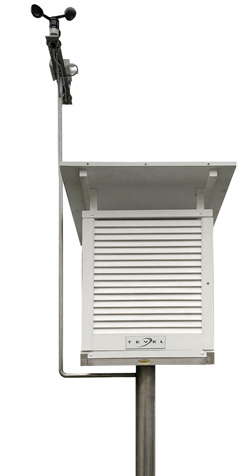

Наружный блок

Уличная измерительная станция представляет собой автономное устройство для измерения параметров качества наружного воздуха и является одним из устройств, которые могут быть подключены к интегрированной системе MX Galaxy Q-AIR. Устройство содержит несколько специальных датчиков для измерения определенных параметров воздуха. Все датчики (4...20 мА) подключены к измерительной плате ADW-16. Он имеет встроенный модуль Wi-Fi, который позволяет подключаться и передавать данные через сеть Wi-Fi.

Измеряемые параметры:

• Температура (°C)
• Влажность
• Скорость/направление ветра
• Давление воздуха
• Окись углерода (СО)
• Углекислый газ (CO₂)
• Частицы PM2,5
• Частицы PM10
• Ультрафиолетовые лучи
• Озон

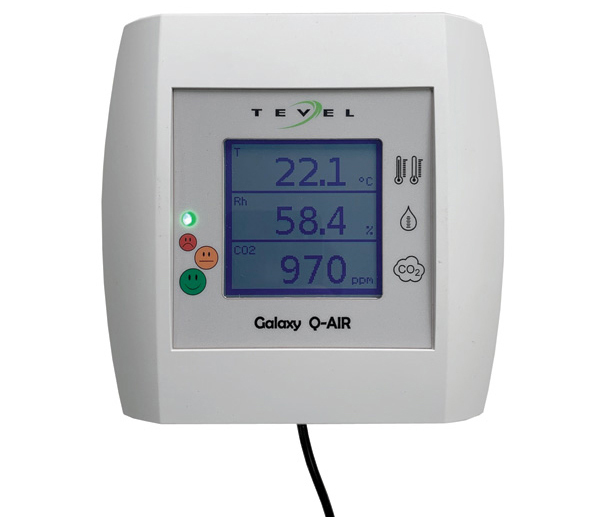

Внутренний блок

Внутренний измерительный блок Galaxy Q-AIR – это автономное устройство для непрерывного измерения качества воздуха в помещении и является одним из устройств, которые можно подключить к интегрированной системе MX Galaxy Q-AIR.
Устройство содержит ЖК-экран, который служит для отображения текущих значений измерений. Помимо ЖК-экрана, устройство позволяет также световая сигнализация качества измеряемого воздуха – изменение цвета в соответствии с допустимыми значениями отдельных измеряемых параметров.

Измеряемые параметры:

• Температура (°C)
• Относительная влажность (%)
• Углекислый газ (CO₂)
• Летучие органические соединения
• Подключение и передача данных происходят через сеть Wi-Fi

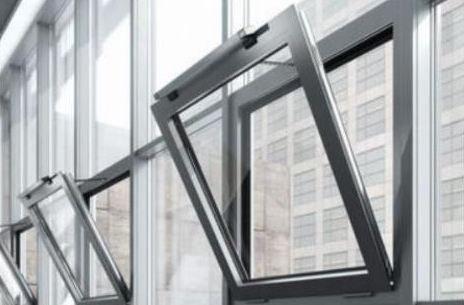

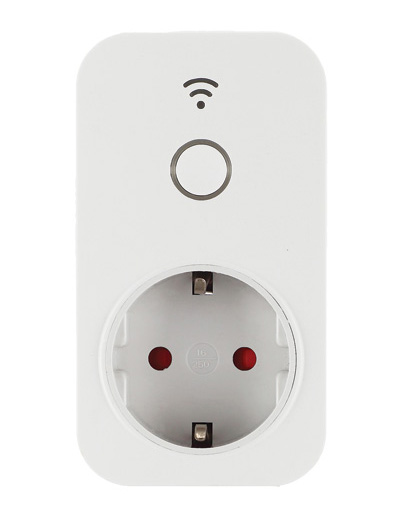

Блок управления

Внутренний блок управления Galaxy Q-AIR представляет собой самостоятельное устройство для управления исполнительными механизмами – вентиляцией. Устройство настраивается и управляется с помощью программного обеспечения на сервере. Подключение и передача данных происходит через сеть Wi-Fi.



Сервер

Программное обеспечение на сервере служит для записи, обработки и хранения данных внешних и внутренних измерительных блоков. Аппаратное обеспечение сервера зависит от пожеланий и требований отдельного пользователя. Он загружен на сервер также программное обеспечение с открытым исходным кодом для редактирования, обработки и отображения данных в базе данных, что также позволяет ретроспективно просматривать данные. В дополнение к локальному доступу также разрешен внешний доступ к серверу. Система позволяет сообщать о статусах отдельных единиц по электронной почте.

Локальный дисплей наружного блока

Модуль локального дисплея позволяет графически отображать измеренные данные внешнего блока. Он состоит из измеренных значений внешних счетчиков единицы измерения. Доступ к хранящимся на сервере данным, необходимым для отображения, возможен через WiFi или Ethernet. Размер дисплея регулируется в соответствии с пожеланиями и потребностями пользователя. Отображение измеренных данных происходит в режиме реального времени.

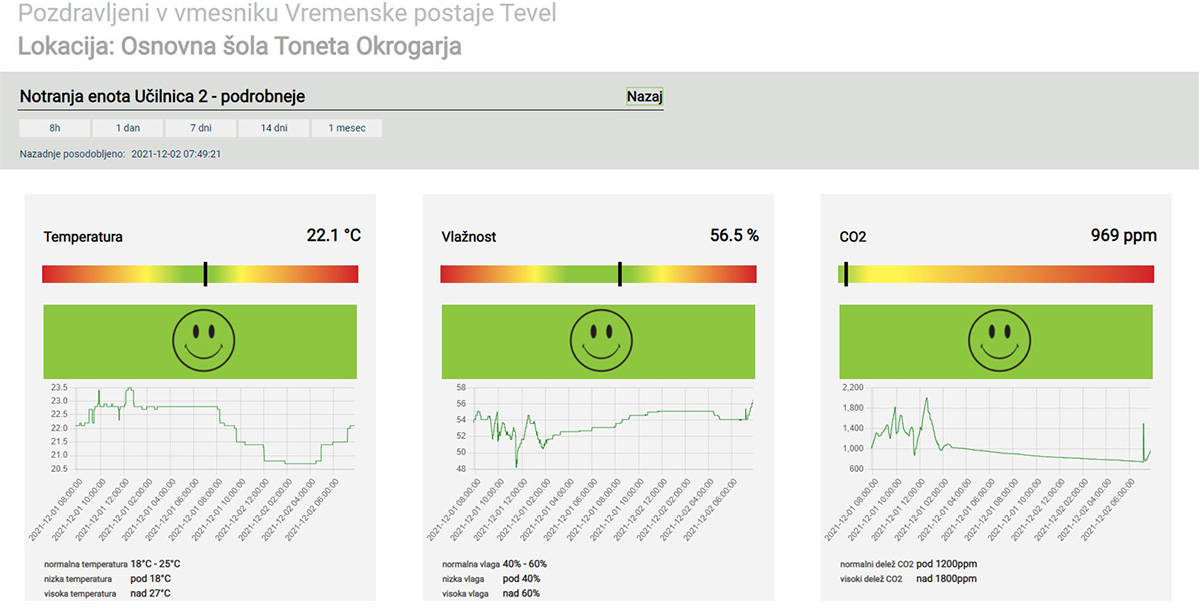

Удаленный просмотр

Выносной дисплей позволяет графически отображать все измеренные данные всех блоков. Отображение возможно через любой браузер. Он состоит из общего и более подробного отображения данных, истории измерений. Доступ к хранящимся на сервере данным, необходимым для отображения, возможен через Wi-Fi или Ethernet. Размер дисплея регулируется в соответствии с пожеланиями и потребностями пользователя. Отображение измеренных данных происходит в режиме реального времени.

Применение

• Использование системы во всех помещениях, где ежедневно находятся люди
• Конечным пользователем может быть физическое лицо или организация
• Примеры: школы, детские сады, дома престарелых, общественные учреждения, жилые дома, торговые центры, офисы и т. д.
