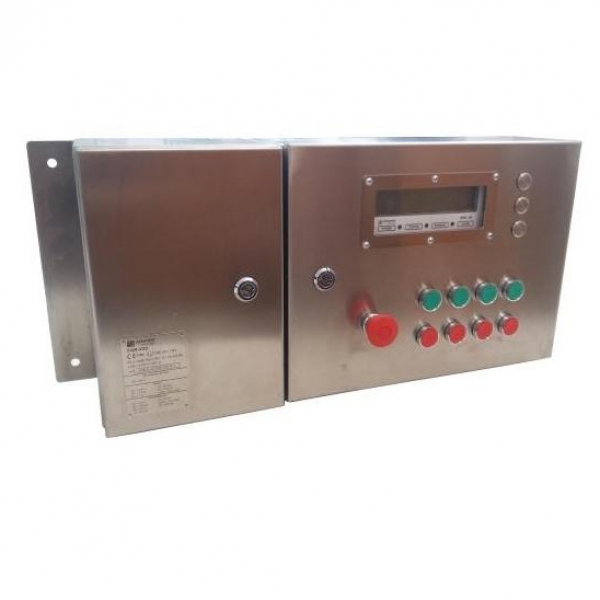

RTU-40 - это центральный блок, предназначенный для простых задач мониторинга и управления (передачи данных от датчиков в центр управления или для управления конкретным технологическим процессом). Он может использоваться в качестве вторичной функции в качестве интерфейса последовательного Ethernet или в качестве фиксированной точки доступа системы ZigBee (система позиционирования персонала и оборудования).
Основанный на сертифицированном плате ATEX M1 блок бортового компьютера «MP-40», RTU-40 имеет различные типы цифровых и аналоговых входов и выходов, которые гальванически изолированы от процессора и коммуникационной части.
Он также включает в себя несколько коммуникационных портов, таких как Ethernet или RS485, а также беспроводную передачу ZigBee или Wi-Fi, которые позволяют устройству функционировать в качестве коммуникационного моста и обеспечивают легкую интеграцию с внешними системами.
Напряжение:
FAR-V20: 230 В AC RTU-40 9-14,5 В (номинал 12 В DC)
Потребляемая мощность:
125 мА 12 В DC (без дисплея)
Размеры:
405 х 305 х 205 мм
Входы / выходы:
Аналоговые входы: 8 заводских настроек: 0-2 В, 0-10 В, 0-1 мА, 0-20 мА. Входное сопротивление зависит от конфигурации. Цифровые входы: 8 TTL. Входное сопротивление 10 кОм, внутреннее 47 кОм. Может использоваться как аналоговый вход 0-15 Гц. Аналоговые выходы: 4 выхода напряжения 0-10 В (выходное сопротивление: 10 кОм) Цифровые выходы: 4 опто-реле с включенным диодом для прямого подключения к большинству горного оборудования.
Коммуникация:
Связь RS485: полнодуплексная или полудуплексная. Скорость: 1200 бит / с - 115200 бит / с Ethernet: 10/100 Base-TX Оптическая связь: Опционально, оптический преобразователь может быть встроен в корпус RTU-40 Оптическая связь: модовое (9/125) или мульти модовое (50/125) волокно. ZigBee: ZigBee Pro (IEEE 802.15.4) WiFi: IEEE 802.11b (11 Мбит / с) (только вариант neEx)
